숙련된 스테인레스 스틸 플랜지 공급업체로서 저는 이러한 부품이 다양한 산업 분야에서 수행하는 중요한 역할을 직접 목격했습니다. 건설부터 석유 및 가스에 이르기까지 스테인리스 스틸 플랜지의 연결 방법은 기술적 세부 사항일 뿐만 아니라 성공적인 프로젝트 실행의 초석입니다. 이 블로그에서는 스테인리스 스틸 플랜지의 다양한 연결 방법을 자세히 알아보고 실용적이고 과학적으로 근거가 있는 통찰력을 제공하겠습니다.
용접 연결
용접 연결은 스테인레스 스틸 플랜지를 결합하는 가장 일반적이고 신뢰할 수 있는 방법 중 하나입니다. 이 방법에는 열을 사용하여 플랜지를 파이프 또는 다른 구성 요소에 융합시키는 작업이 포함됩니다. 용접 연결에는 소켓 용접과 맞대기 용접의 두 가지 주요 유형이 있습니다.
소켓 용접
소켓 용접 연결은 더 작은 파이프 크기와 저압 응용 분야에 이상적입니다. 이 방법은 파이프를 플랜지의 소켓에 삽입한 다음 플랜지 둘레에 필렛 용접을 적용합니다. 소켓 용접의 장점은 설치가 간편하고 맞대기 용접에 비해 재료 준비가 덜 필요하다는 점입니다. 그러나 용접 결함 및 용접 루트의 응력 집중 가능성으로 인해 고압 또는 고온 응용 분야에는 적합하지 않습니다.
맞대기 용접
맞대기 용접 연결은 더 큰 파이프 크기와 고압 또는 고온 응용 분야에 사용됩니다. 이 방법에서는 파이프 끝과 플랜지를 비스듬히 가공하여 V자형 홈을 만듭니다. 그런 다음 두 구성 요소를 정렬하고 함께 용접하여 홈을 용융 금속으로 채웁니다. 맞대기 용접은 용접이 파이프 벽의 전체 두께를 관통하므로 강력하고 누출 방지 연결을 제공합니다. 그러나 소켓 용접에 비해 더 정밀한 정렬과 준비가 필요하며 용접 공정이 더 복잡합니다.
볼트 연결
볼트 연결은 스테인레스 스틸 플랜지를 결합하는 또 다른 널리 사용되는 방법입니다. 이 방법에는 볼트와 너트를 사용하여 플랜지를 함께 고정하고 두 구성 요소 사이에 밀봉을 만드는 작업이 포함됩니다. 볼트 연결은 설치 및 분해가 쉽기 때문에 유지 관리 또는 교체가 필요한 응용 분야에 이상적입니다.
제기면 플랜지
돌출면 플랜지는 볼트 연결에 사용되는 가장 일반적인 유형의 플랜지입니다. 돌출된 면은 누출을 방지하는 데 도움이 되는 밀봉 표면을 제공합니다. 두 플랜지 사이에 개스킷을 배치하고 볼트를 조여 개스킷을 압축하고 씰을 만듭니다. 돌출면 플랜지는 저압 및 고압 시스템을 포함한 광범위한 응용 분야에 적합합니다.
링형 조인트 플랜지
링형 조인트 플랜지는 석유 및 가스 산업과 같은 고압 및 고온 응용 분야에 사용됩니다. 이 유형의 플랜지는 플랜지 표면의 홈에 안착된 금속 링 개스킷을 사용합니다. 볼트를 조이면 링 개스킷이 압축되어 누출과 압력에 매우 강한 금속 대 금속 씰이 생성됩니다.
스레드 연결
나사산 연결은 스테인레스 스틸 플랜지를 결합하는 간단하고 비용 효율적인 방법입니다. 이 방법에는 파이프와 플랜지를 나사산으로 만든 다음 나사로 고정하는 방법이 포함됩니다. 나사산 연결은 저압 응용 분야와 작은 파이프 크기에 적합합니다.
NPT 스레드
NPT(National Pipe Thread)는 나사 연결에 사용되는 가장 일반적인 유형의 나사입니다. NPT 나사산은 테이퍼형입니다. 즉, 파이프와 플랜지가 함께 나사로 고정될 때 단단히 밀봉됩니다. 그러나 NPT 나사에는 누출을 방지하기 위해 테프론 테이프 또는 파이프 도프와 같은 실런트가 필요합니다.
BSP 스레드
BSP(영국 표준 파이프) 스레드는 스레드 연결에 사용되는 또 다른 유형의 스레드입니다. BSP 스레드는 평행하므로 자체적으로 긴밀한 밀봉을 생성하지 않습니다. 누출을 방지하려면 실런트도 필요합니다.
올바른 연결 방법 선택
스테인레스 스틸 플랜지의 연결 방법 선택은 적용 분야, 압력 및 온도 요구 사항, 파이프 크기 및 재료 호환성을 포함한 여러 요소에 따라 달라집니다. 스테인레스 스틸 플랜지 공급업체로서 연결 방법을 선택할 때 다음 사항을 고려하는 것이 좋습니다.
- 애플리케이션: 애플리케이션마다 요구 사항이 다릅니다. 예를 들어, 고압 응용 분야에는 맞대기 용접 또는 링형 조인트 플랜지가 필요할 수 있는 반면, 저압 응용 분야에는 소켓 용접 또는 나사산 연결에 적합할 수 있습니다.
- 압력과 온도: 시스템의 압력 및 온도 요구 사항에 따라 연결의 강도와 내구성이 결정됩니다. 고압 및 고온 응용 분야에는 맞대기 용접 또는 링형 조인트 플랜지와 같은 더 강력한 연결이 필요합니다.
- 파이프 크기: 파이프의 크기도 연결 방법의 선택에 영향을 미칩니다. 파이프 크기가 클수록 맞대기 용접이 필요할 수 있고, 파이프 크기가 작을수록 소켓 용접이나 나사산 연결에 적합할 수 있습니다.
- 재료 호환성: 플랜지와 파이프의 재질이 서로 호환되어야 올바른 연결이 가능합니다. 스테인레스 스틸 플랜지는 다음과 같은 다양한 등급으로 제공됩니다.ASTM A182 Gr F304 플랜지그리고316 스테인레스 스틸 플랜지, 각각 고유한 속성과 응용 프로그램이 있습니다.
당사의 스테인레스 스틸 플랜지 제품

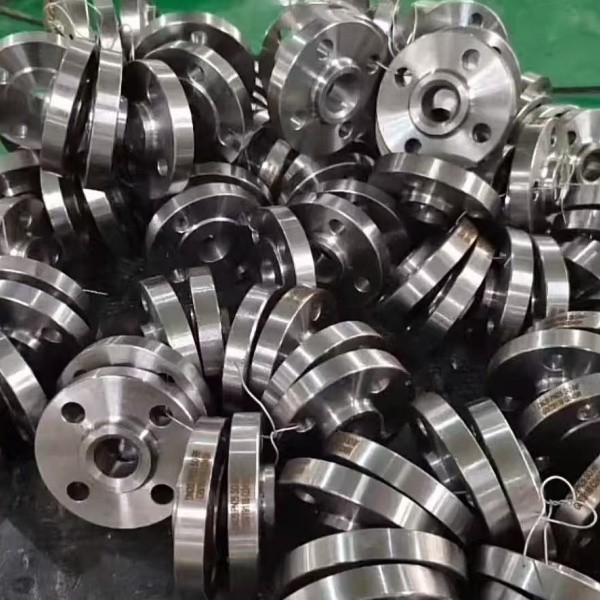

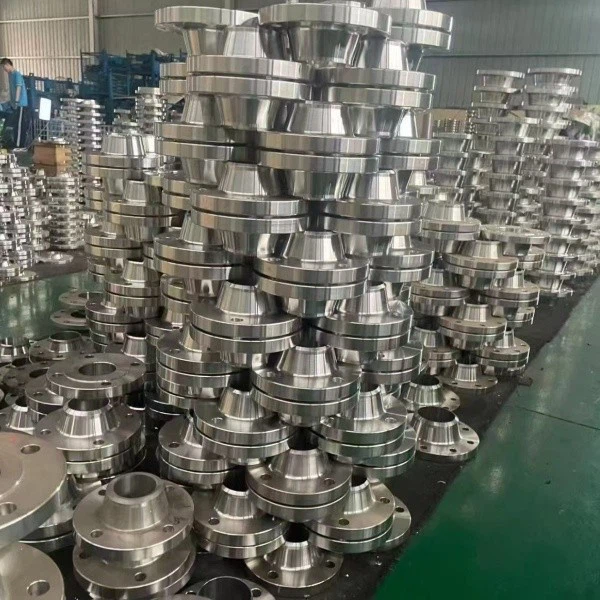

우리 회사에서는 다음을 포함하여 광범위한 스테인레스 스틸 플랜지를 제공합니다.단조 스테인레스 플랜지, ASTM A182 Gr F304 플랜지 및 316 스테인레스 스틸 플랜지. 당사의 플랜지는 우수한 성능과 신뢰성을 보장하기 위해 고품질 재료와 고급 제조 공정을 사용하여 제조됩니다.
용접, 볼트 또는 나사 연결이 필요하든 당사는 귀하의 응용 분야에 적합한 솔루션을 제공할 수 있습니다. 당사의 전문가 팀은 귀하의 특정 요구 사항에 따라 적절한 연결 방법과 플랜지 유형을 선택하는 데 도움을 드릴 수 있습니다.
결론
스테인레스 스틸 플랜지의 연결 방법은 모든 배관 시스템의 중요한 측면입니다. 올바른 연결 방법을 선택하면 응용 분야의 요구 사항을 충족하는 강력하고 누출 방지 및 내구성이 뛰어난 연결을 보장할 수 있습니다. 스테인레스 스틸 플랜지 공급업체로서 당사는 귀하가 귀하의 프로젝트에 올바른 선택을 할 수 있도록 고품질 제품과 전문적인 조언을 제공하기 위해 최선을 다하고 있습니다.
당사의 스테인레스 스틸 플랜지에 대해 자세히 알아보고 싶거나 올바른 연결 방법을 선택하는 데 도움이 필요한 경우 주저하지 말고 당사에 문의하십시오. 우리 팀은 귀하의 요구 사항을 논의하고 맞춤형 솔루션을 제공할 준비가 되어 있습니다.
참고자료
- ASME B16.5 - 파이프 플랜지 및 플랜지 피팅
- ASTM A182 - 단조 또는 압연 합금 및 스테인레스 스틸 파이프 플랜지, 단조 피팅, 고온 서비스용 밸브 및 부품에 대한 표준 사양
- API 6A - 수원 및 크리스마스 트리 장비 사양
